?是工業安全領域的有效解決方案。同時其基于模塊化的設計原理，使得立宏安全聯鎖可以更靈活和簡便地構造聯鎖系統解決方案 ?在傳統的安全門開關以及電磁安全門鎖上可以集成內部釋放 /授權鑰匙 / 安全鑰匙以及急停按鈕等功能 ?在任何惡劣以及危險操作環境中確保應用的可靠性的同時，仍然可以滿足安全等級為 SIL3（EN/IEC62061）和 PLe（IS013849-1）的應用 ?通過了 TUV 安全認證，被廣泛的應用于冶金，汽車，食品飲料等行業 |
▊ | 產品選型表 |
圖片 | 配件名稱及參數 |

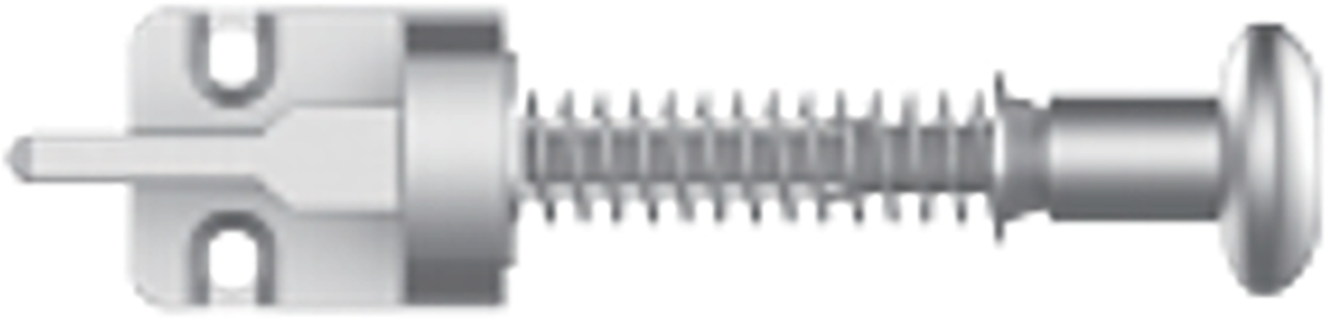

 | 配件 1：鎖頭與鎖柄 可以適用于鉸鏈門或平移門的應用 不銹鋼鑄件材質 承受力：2500N |

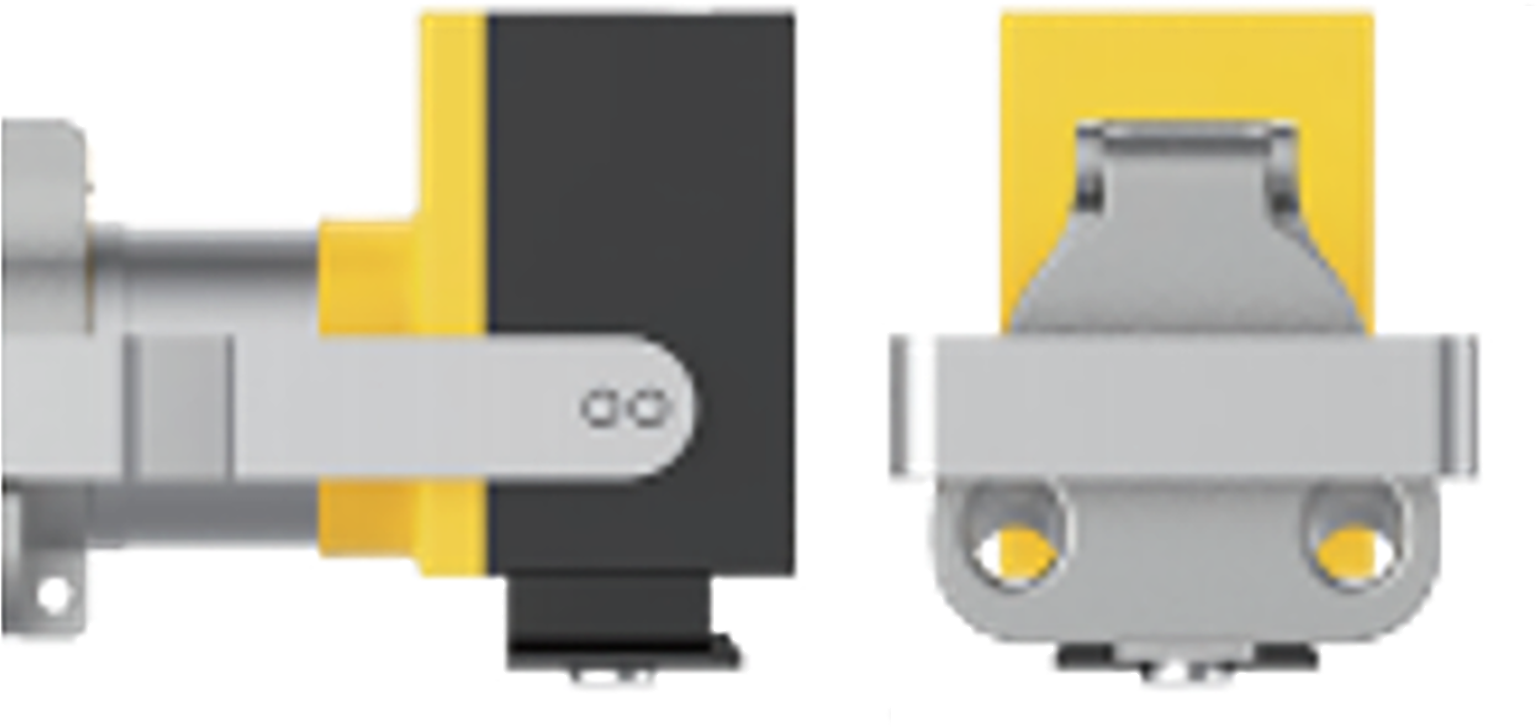

 | 配件 2：安全鑰匙適配器 該裝置能確保安全鑰匙未歸位的情況下，機器 / 設備不可以被意外重啟。能防止操作人員被意外鎖在防護區內 可與其他安全鑰匙適配器一起疊加或組合使用（多人作業） 可以與立宏聯鎖系列產品同時集成一個聯鎖系統 一個安全門上最多可選用 5 把安全鑰匙適配器 |

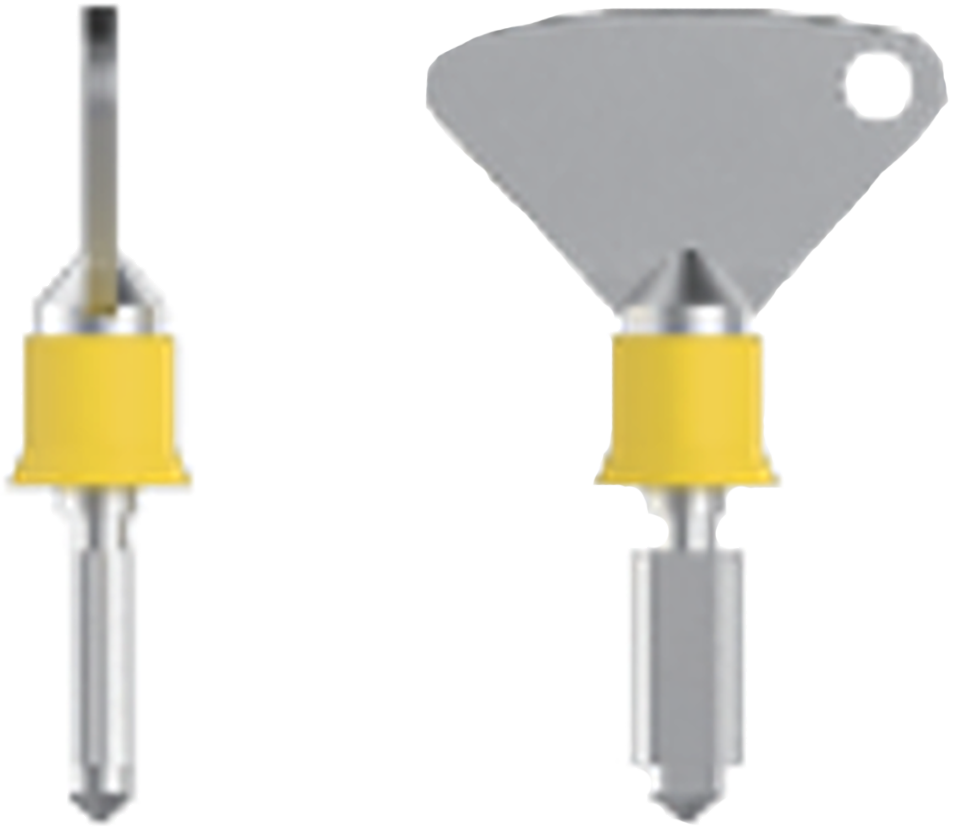

 | 配件 3：安全門截留鑰匙 編碼能力多達 200000 種不同組合 可配有萬能鎖芯 提供刻字服務 |

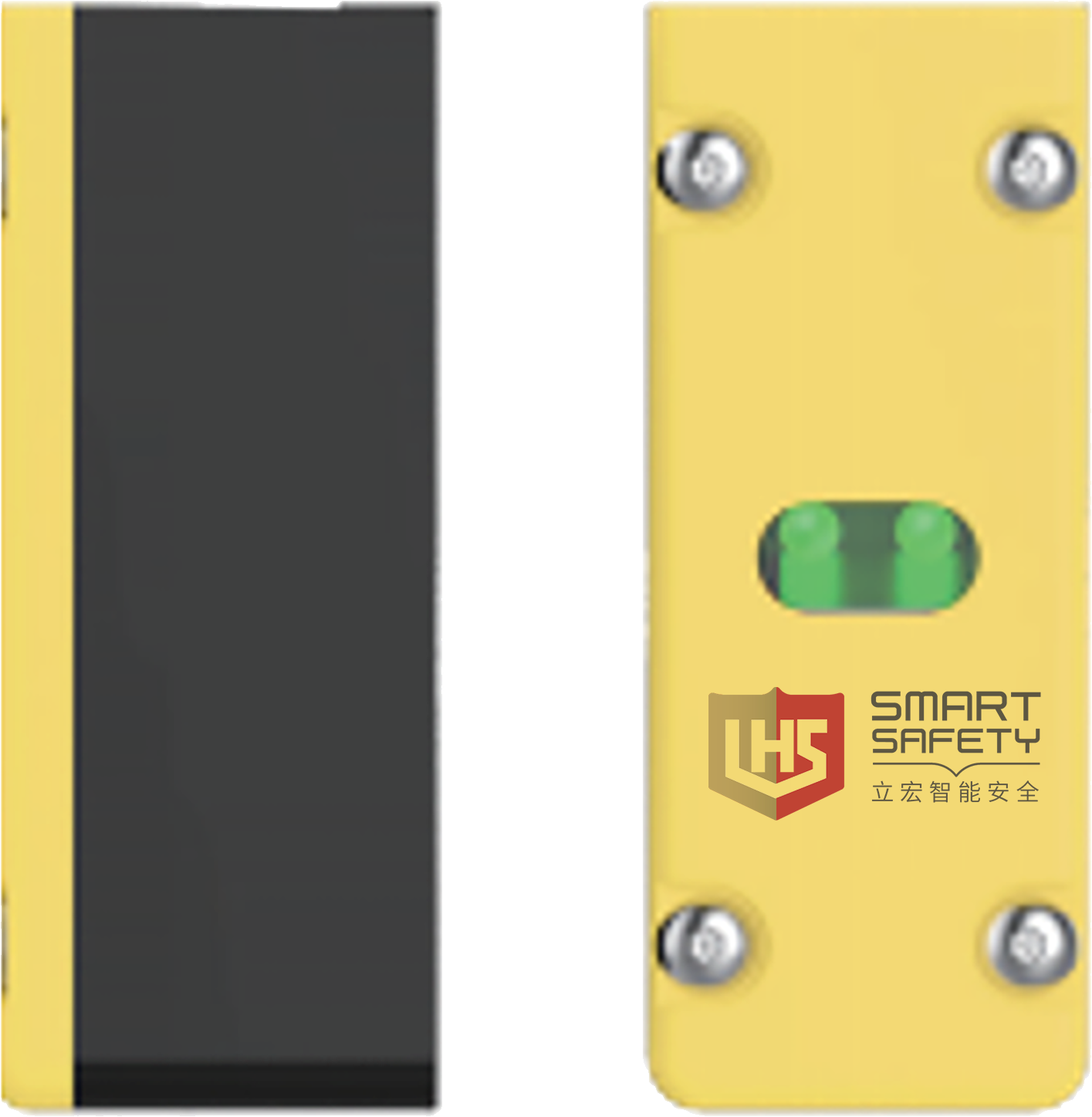

 | 配件 4：安全門開關鎖體 雙安全回路用來實現機器運行與安全門的聯鎖 適用于需要頻繁進出并且無需停止時間的機器 非電磁線圈控制 指示燈可辨別安全門的狀態 提供內部接線端子、快捷電纜、安全總線接口 控制電壓 24VAC/DC 48VAC/DC |
▊ | 技術參數 |
材質 | 鋅合金 BSEN 12844標準 不銹鋼 BS3146 標準 |
表面噴漆 | 光澤的聚酯粉末涂層 |
顏色 | 紅色，黑色，不銹鋼 |
防水等級 | IP67 |
操作力 | 0.5N |
鎖定力 | 2500N |
機械部分壽命 | ＞1000000次 |
適用溫度 | -5℃到 +40℃ |
主開關 | 正極斷開 |
控制電流 | 3A |
開關電壓 | 48V |
開關觸點 | 4NC/2NO,2NC/1NO,2NO/2NC |
觸點材質 | 90%銀，10%鎳 |
▊ | 技術描述 |
該產品配置有如下功能： |
?手柄式鎖舌+鎖頭：集成操作手柄，無需額外安裝門把手，允許防護門的偏移或變形，鎖頭朝向可在4個90°的方向進行調整 ?安全門開關鎖體： 提供雙安全回路， 提供 LED狀態指示 ?強制安全鑰匙：拔出安全鑰匙方可解鎖鎖舌，攜帶安全鑰匙進入危險區域內部， 確保設備無法被其他人意外啟動 |
狀態指示燈說明： |
?正常生產時安全門關閉，指示燈不亮 ?打開安全門后，紅色指示燈亮起 |

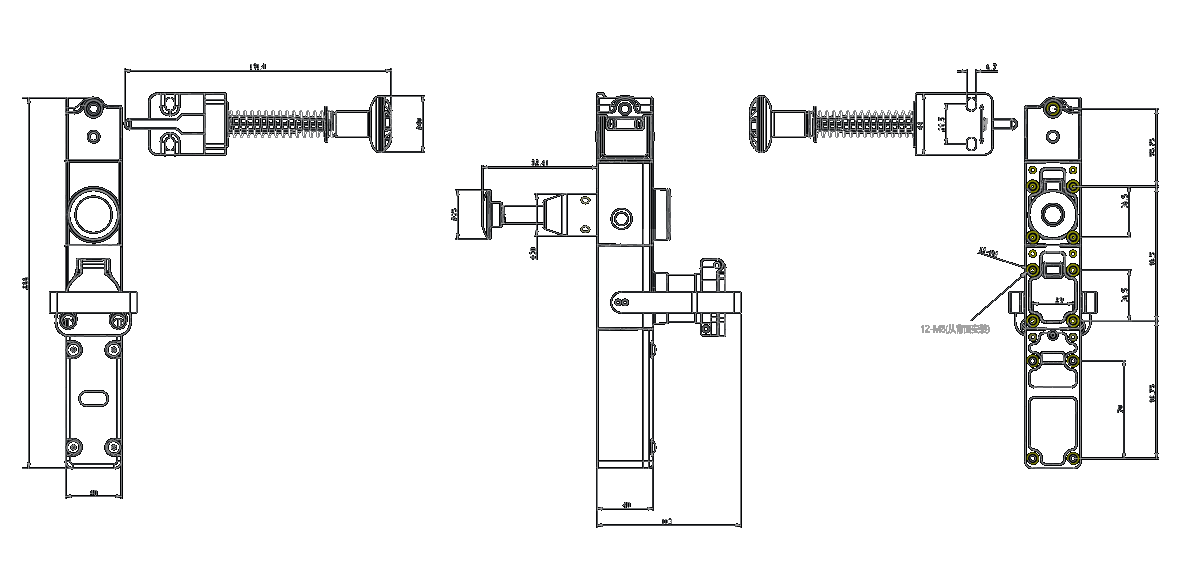

▊ | 外開 尺寸單位：mm |
 |
| ▊ | 電路示意圖 |
| 下圖為鎖舌插入時的電路示意：
|
端子定義： 1、5號端子：安全回路 1，當安全門被打開時，此回路 由常閉變?yōu)槌ｉ_ 2 號端子：24V 3、7 號端子：安全回路 2，當安全門被打開時，此 回路由常閉變?yōu)槌ｉ_ 4 號端子：0V 6 號端子：當安全門打開后，此觸點電壓為 24V |
| ▊ | 應用范例 |

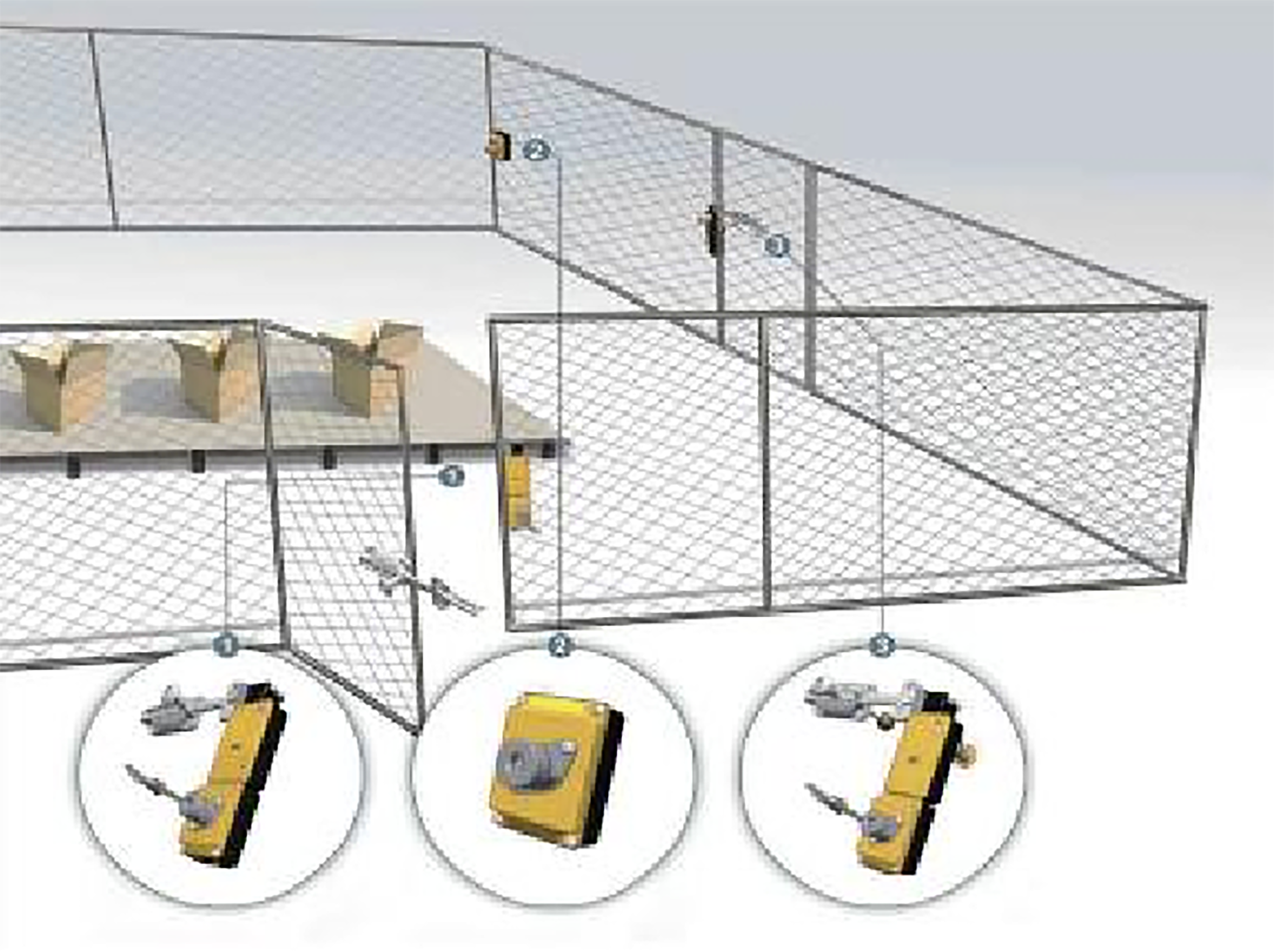

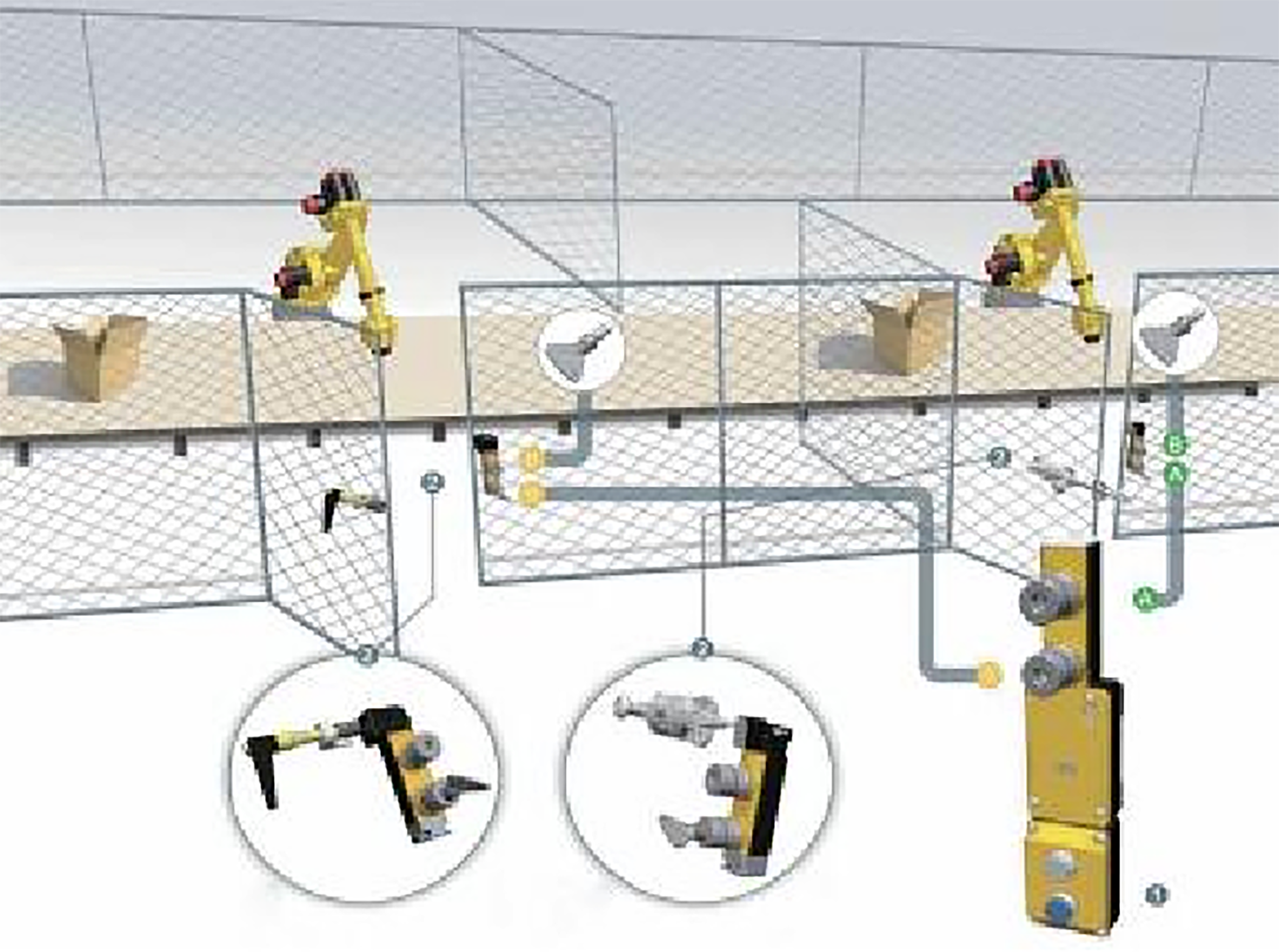

D3SL-Y系列應用范例 A 本案例中 D3SL-Y產品為機器人安全防護領域提供了機械電子解決方案。 1.按下進入命令按鈕， 機器設備停止。 電磁線圈 控制的鎖限定鑰匙只有在防護區或機器處于安全 狀態下才能釋放（黃色 LED指示燈顯示狀態） 兩把安全鑰匙 A可以拔出，同時在紅色 LED指示燈顯示狀態。 2.鑰匙 A用來鎖門，此時釋放出安全鑰匙B。鑰匙B作為安全鑰匙帶入防護區內防止人員被鎖入或機器意外重啟。 反序操作可安全重啟機器。 |
 |
D3SL-Y系列應用范例 B 本案例中具有潛在危險的安全防護區內帶有一調試開關。 1.轉動并拔出任一POK鑰匙開關上的鑰匙， 機器完成工作循環后停止，此時電磁線圈接通后可進入防護區域。 操作員可帶安全鑰匙進入防護區域以防 止機器重啟。 2.將鑰匙插入在防護區內的 POD鑰匙開關， 啟動安全調試模式。 3.LOK內部釋放裝置可從內部打開防護區域以防止人員被誤鎖入防護區。通過擊打鎖體上的內部 釋放按鈕， 鎖舌從鎖頭中釋放，門可以從內部打開。 |
 |
| ▊ | 常用應用組合 |

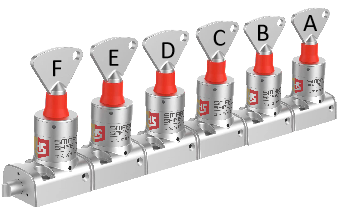

交換盒 可根據現場不同的要求，定制 | 鑰匙聯鎖開關 單人操作，取出鑰匙鑰匙旋轉斷能。鑰匙取出后才可以開 | 鑰匙聯鎖開關 多人操作 A鑰匙旋轉斷能 順序取出其他鑰匙，D鑰匙取出才可開關 |
 |  |  |
選型： 機械聯鎖開關可根據不同的邏輯方式搭配使用，所以選型時，請聯系相關銷售人員，配合選型 | ||
設備名稱：自動化包裝抓取設備現狀：自動化包裝抓取，風險系數協作機器人自動切料工作節拍：10-20分鐘/次產品重量：50~80g工作概述：通過按鈕指令，機器人切刀自動從左向右把產品切斷工作環境：常溫定位原理：程序定位，動態切割，靜態返程定位精度：±0.2mm......
? D3SL-Y 系列截留鑰匙安全門聯鎖? D3SL-Y 系列產品是工業安全領域的有效解決方案。同時其基于模塊化的設計原理，使得立宏安全聯鎖可以更靈活和簡便地構造聯鎖系統解決方案? 在傳統的安全門開關以及電磁安全門鎖上可以集成內部釋放授權鑰匙/安全鑰匙以及急停......
·堅固的模塊化插入式鑰匙聯鎖是應用于重工業的首選系列·適用于安全等級要求為 4 級的各種應用·按預先設定的順序來釋放并插入鑰匙，由此而達到安全控制的效果·當控制電源或供電電源被隔離后，一把鑰匙可以拔出并打開一扇或多扇門·插入式鑰匙的技術原理應用于......
