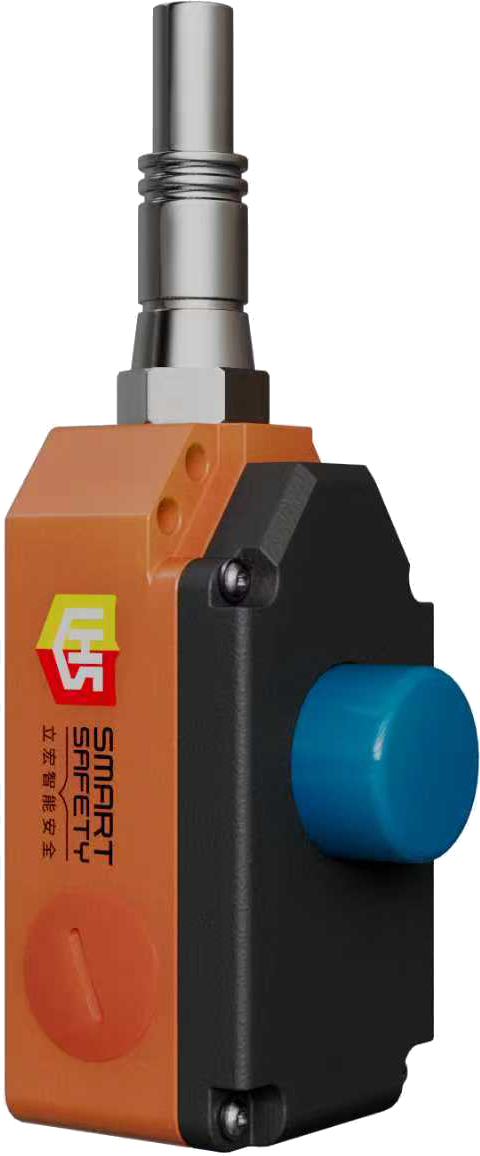

| ?雙重安全檢測：同時支持 “拉繩拉動” 與 “拉繩斷裂” 兩種觸發場景，避免單一故障導致安全失效，提升保護可靠性 ?鎖定復位設計：觸發后觸點狀態自動鎖定，防止設備誤啟動，需手動按下 VD 按鈕復位，確保運維人員確認安全后再恢復運行 ?高防護性能：IP65 防護等級可抵御粉塵、噴淋等惡劣環境，適應工業車間、露天輸送等場景 ?合規性保障：符合 EN 60947-5-1（低壓開關設備標準）及 EN ISO 13850（緊急停止裝置標準），滿足工業安全認證要求 |
技術參數
基礎信息 | 型號 | LSER35-020M、LSER35-011M |
外殼材質 | 外殼材質鑄鋁（表面油漆噴繪） | |
外蓋材質 | 熱塑塑料 | |
防護等級 | IP65 | |
功能參數 | 操動方式 | 拉繩被拉動/拉繩斷裂 |
解鎖方式 | VD 直壓頭按鈕手動解鎖 | |
開關元件 | 2NC、1NC+1NO | |
電氣參數 | 額定絕緣電壓（Ui） | 400V |
約定發熱電流（Ith） | 2A | |
額定工作電流 / 電壓（Ie/Ue） | 2A/250VAC | |
使用類別 | C-15 | |
短路保護 | 2AgG/gN熔斷器 | |
安裝與環境 | 電纜進口 | 2×M20×1.5（螺紋接口） |
適配電纜直徑 | 最大2.5mm2（含線鼻子） | |
接線方式 | 螺絲接線 | |
工作溫度范圍 | -25℃~+70℃ | |
機械壽命 | >100,000次操作 | |
最大拉繩長度 | 35m（拉繩長度＞3m 時，每隔 2-3m 需設支撐物） | |
操動力 | 約100N | |
合規標準 | 執行標準 | EN 60947-5-1、ENISO13850 |
開關行程
| 拉繩開關與新款602接線示例圖 | 產品尺寸圖 |
 |  |
安裝與接線指導
安裝要點： |  |
1.安裝資質：需由具備電工資質的專業人員操作，確保符合電氣安全規范； 2. 固定方式：采用 M8 螺絲將開關固定于設備支架，確保安裝牢固，避免振動導致位移； 3. 拉繩布置： ? 拉繩需預張緊（松緊度以 “輕拉即可觸發” 為宜，避免過松誤觸發或過緊無法觸發）； ? 拉繩長度超過 3m 時，每隔 2-3m 設置一個支撐物（如拉繩支架），防止拉繩下垂； ? 拉繩兩端需固定牢固，避免脫落； 4. 防護維持：安裝后檢查外蓋密封狀態，確保電纜進口處無間隙，維持 IP65 防護等級。 | |
接線步驟: | |
1. 斷電操作：接線前需斷開設備總電源，防止觸電； 2. 電纜準備：選用截面積≤2.5mm2 的多股銅芯電纜，剝線長度約 8-10mm，壓接適配線鼻子； 3. 接線方式： ? 打開開關外蓋，露出接線端子（標注 “NO” 為常開端子，“NC” 為常閉端子，“PE” 為接地端子）； ? 將電纜芯線接入對應端子，擰緊螺絲（扭矩約 0.8-1.2N?m），確保接觸良好； ? 接地端子需可靠連接設備接地系統，符合接地規范； 4. 密封處理：將電纜穿過 M20 電纜密封接頭，擰緊接頭螺母，確保電纜固定且密封； 5. 檢查確認：接線后整理電纜，蓋好外蓋并擰緊螺絲，檢查無導線外露后再通電。 | |
應用場景
應用領域 | 具體設備 | 作用說明 |
物料輸送 | 皮帶輸送機、鏈?zhǔn)捷斔蜋C(jī) | 用于長距離輸送設備的緊急停機，當人員發現物料堵塞、設備卡阻時，拉動拉繩即可停止設備 |
生產線 | 自動化裝配線、輥道生產線 | 覆蓋生產線兩側無防護罩區域，操作人員可隨時觸發緊急停止，防止人員卷入或設備碰撞 |
倉儲物流 | 堆垛機、分揀輸送機 | 適應倉儲車間粉塵環境，提供可靠的緊急停止控制，保障物流設備運行安全 |
常見故障排查
故障現象 | 可能原因 | 解決方法 |
拉繩拉動無反應 | 1.拉繩過松；2.接線端子松動；3.開關元件故障 | 1.調整拉繩松緊度；2.檢查并擰緊接線端子；3.更換開關元件或整體開關 |
觸發后無法復位 | 1.VD 按鈕卡阻； 2.內部鎖定機構故障 | 1.清理 VD 按鈕異物，輕輕按壓嘗試復位； 2.拆開外蓋檢查鎖定機構，必要時更換開關 |
防護失效（進水/進塵） | 1.外蓋螺絲未擰緊； 2.電纜密封接頭松動 | 1.擰緊外蓋螺絲； 2.重新安裝并擰緊電纜密封接頭 |
