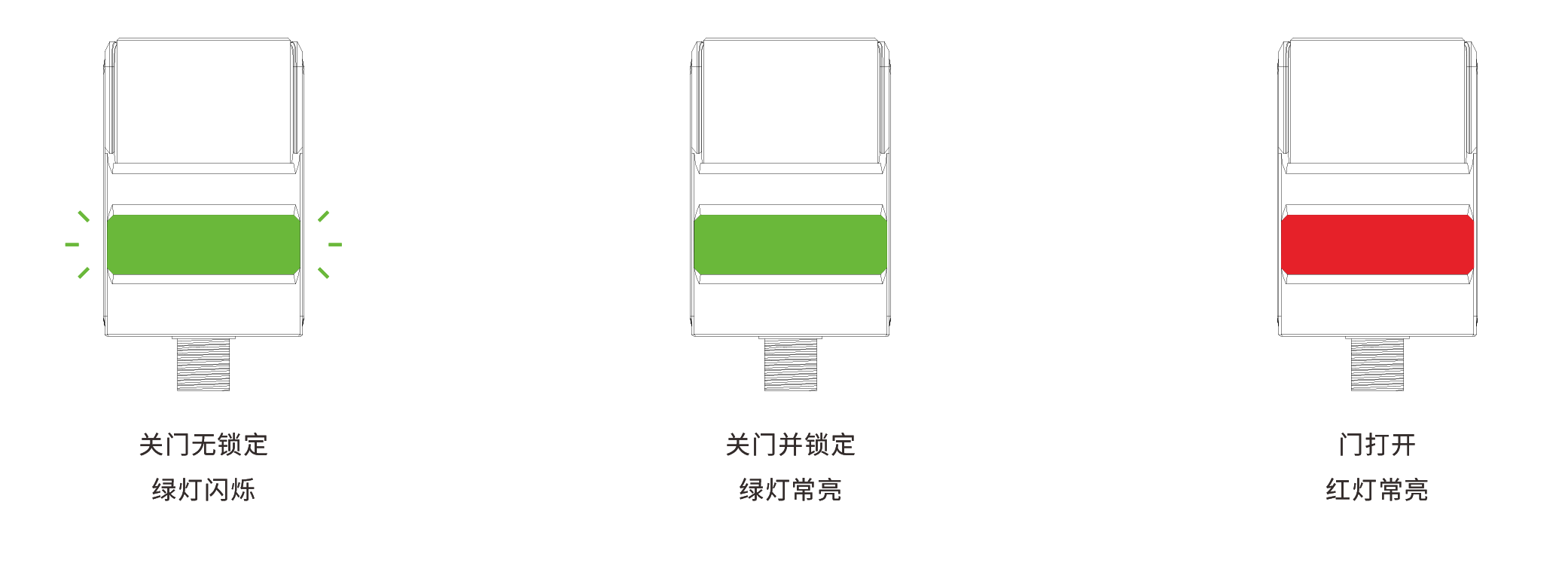

電

磁

鎖

定

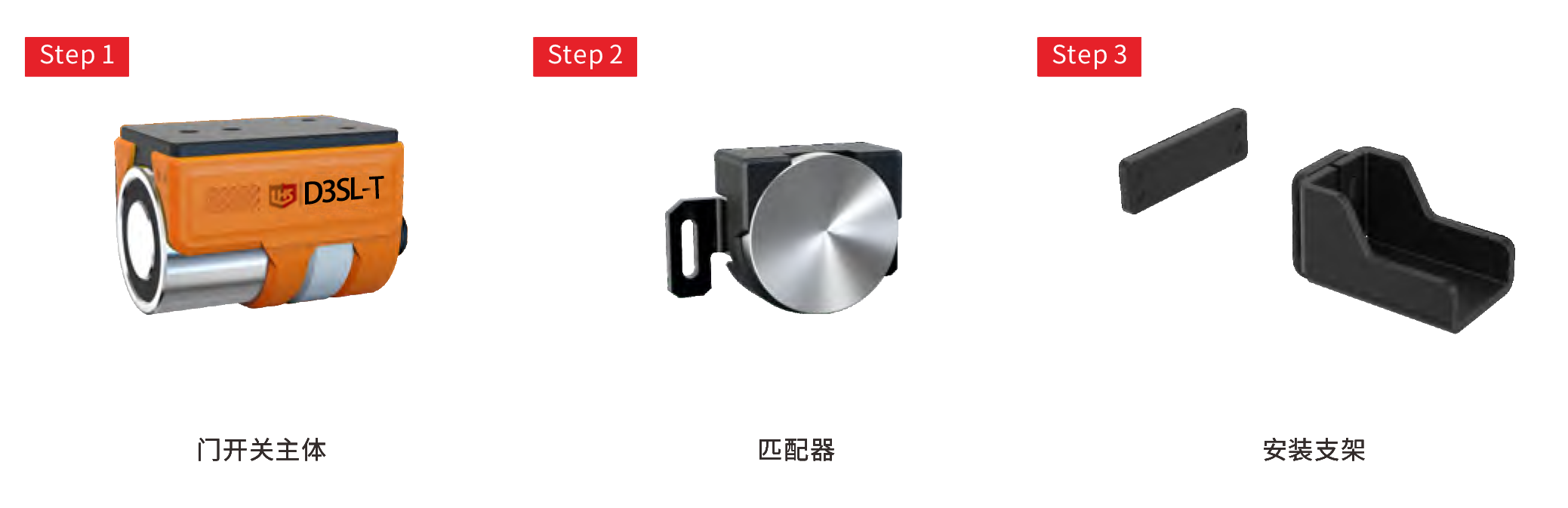

標準型

D3SL-T-DB-N2

NPN

通用編碼

D3SL-T-DB-N1

NPN

唯一編碼

D3SL-T-DB-P2

PNP

通用編碼

D3SL-T-DB-P1

PNP

唯一編碼

高級型

D3SL-T-DG-N2

NPN

通用編碼

高功能版具備EDM功能

EDM選擇

EDM復位

D3SL-T-DG-N1

NPN

唯一編碼

D3SL-T-DG-P2

PNP

通用編碼

D3SL-T-DG-P1

PNP

唯一編碼

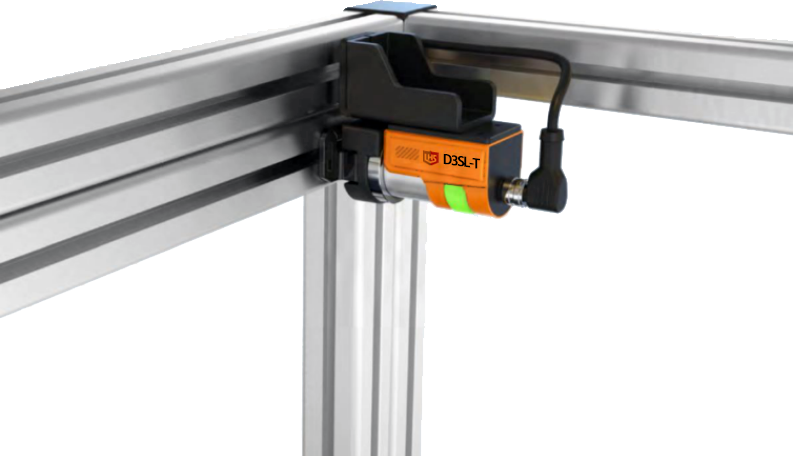

小型

M12連接器

標準型

高功能型

工作距離

Sao(off-0n)

4mm

Sar(on-0ff)

4mm

響應時間

鎖定→解除

155ms

解除→鎖定

155ms

檢測→非檢測

20ms+2ms*(級聯連接臺數-1)

非檢測→檢測

300ms+25ms*(級聯臺數-1)

控制輸出

（OSSD輸出）

輸出方式

晶體管輸出*2

最大負載電流

150mA

殘余電壓(on時)

最?2.5V（電纜5m時）3.5V（電纜31m時）

OFF時電壓

最?2.0V（電纜5m時）3.0V（電纜31m時）

泄露電流

最高0.5mA

最大負載容量

0.8uF

負載連線電阻

最大2.5歐

AUX輸出

（非安全系輸出）

輸出方式

晶體管輸出

最大負載電流

50mA

殘余電壓（ON時）

最大2.5V（電纜5m時）、3.5V(電纜31m時）

外部輸入

（短路電流）

安全輸入

約 1.5 mAx2

鎖定控制輸入OSSD動作切換輸入

約2.5 mA

復位/EDM輸入

約5mA(僅高功能型）

EDM 選擇輸入

約 2.5 mA(僅高功能型)

電源

電源電壓

24 VDC士10%包括紋波(P-P)10% Class2

消耗功率

<5W

保護電路

耐環境性

外殼防護等級

IP65/67(IEC60529)

使用環境溫度

零下20度到55度無凍結

存放環境溫度

零下25度到70度無凍結

使用環境濕度

5%至95%RH

存放環境濕度

5%至 95%RH

耐振動

10 至 55 Hz、雙振幅2.0 mm、X、Y、Z各方向5分鐘(IEC60947-5-3

適用標準

EN
ISO13849-1:2015（PL
e,
Category
4）, IEC60947-5-3,
EN60947-5-3

標準型（NPN、級聯）

"1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入+24V

3.只使用EDM:將EDM選擇(粉色線)斷開

K1.K2:外部設備(強制導向式繼電器、電,磁接觸器等)

S:復位開關

"開閉聯動，紫色接+24V;鎖閉聯動紫色斷開

"1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入0V

3.只使用EDM:將EDM選擇(粉色線)斷開

K1.K2:外部設備(強制導向式繼電器、電磁接觸器等)

S :復位開關

"開閉聯動，紫色接0V;鎖閉聯動紫色斷開

1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入+24V;

3.只使用EDM:將EDM選擇(粉色線)斷開

K1,K2:外部設備(強制導向式繼電器、電磁接觸器等)

S:復位開關

"開閉聯動，紫色接0V;鎖閉聯動紫色斷開

1.使用EDM和復位:如圖接線

2.不使?EDM和復位：將EDM選擇（粉?線）,復位/EDM（淺綠?）接?+24V;

3.只使?EDM：將EDM選擇（粉?線）斷開

K1,K2：外部設備（ 強制導向式繼電器、電磁接觸器等）

S ：復位開關

?功能型（PNP、級聯）

開閉聯動，紫色接+24V;鎖閉聯動紫色斷開

1.使用EDM和復位:如圖接線

2.不使用EDM和復位:將EDM選擇(粉色線)，復位/EDM(淺綠色)接入OV;

3.只使用EDM:將EDM選擇(粉色線)斷開

K1,K2:外部設備(強制導向式維電器、電磁接觸器等)

S:復位開關

開閉聯動，紫色接+24V;鎖閉聯動紫色斷開

*1.使?EDM和復位：如圖接線

2.不使?EDM和復位：將EDM選擇（粉?線），復位/EDM（淺綠?）接?0V;

3.只使?EDM：將EDM選擇（粉?線）斷開

K1,K2：外部設備（ 強制導向式繼電器、電磁接觸器等）

S ：復位開關
