| 單/雙向進出料檢測安全光幕 ·交叉檢測進出料模式 ·雙向檢測進出料模式 ·保護高度從120-1960MM ·LS4T系列默認檢測距離為0-10M，可定制其他檢測距離 ·集成了多種智能功能 ·集成了手動或自動復位 ·外部繼電器回饋輸入 (EDM) |
| ▊ | 產品選型 |
檢測精度45mm系列 | ||||||
規格型號 | 光束數 | 光軸間距 | 保護高度 | 產品長度 | 整機MTTFd（year） | 整機MTTF（year） |
LS4T-45-0140 | 4 | 40 | 120 | 145 | 566.18 | 109.27 |
LS4T-45-0220 | 6 | 40 | 200 | 225 | 532.86 | 101.24 |
LS4T-45-0300 | 8 | 40 | 280 | 305 | 503.25 | 94.31 |
LS4T-45-0380 | 10 | 40 | 360 | 385 | 476.76 | 88.27 |
LS4T-45-0460 | 12 | 40 | 440 | 465 | 452.92 | 82.95 |
LS4T-45-0540 | 14 | 40 | 520 | 545 | 431.35 | 78.24 |
LS4T-45-0620 | 16 | 40 | 600 | 625 | 411.74 | 74.04 |
LS4T-45-0700 | 18 | 40 | 680 | 705 | 393.83 | 70.26 |
LS4T-45-0780 | 20 | 40 | 760 | 785 | 377.42 | 66.85 |
LS4T-45-0860 | 22 | 40 | 840 | 865 | 362.32 | 63.76 |
LS4T-45-0940 | 24 | 40 | 920 | 945 | 348.38 | 60.94 |
LS4T-45-1020 | 26 | 40 | 1000 | 1025 | 335.48 | 58.36 |
LS4T-45-1100 | 28 | 40 | 1080 | 1105 | 323.50 | 55.99 |
LS4T-45-1180 | 30 | 40 | 1160 | 1185 | 312.34 | 53.80 |
LS4T-45-1260 | 32 | 40 | 1240 | 1265 | 301.93 | 51.78 |
LS4T-45-1340 | 34 | 40 | 1320 | 1345 | 292.19 | 49.90 |
LS4T-45-1420 | 36 | 40 | 1400 | 1425 | 283.05 | 48.16 |
LS4T-45-1500 | 38 | 40 | 1480 | 1505 | 274.48 | 46.53 |
LS4T-45-1580 | 40 | 40 | 1560 | 1585 | 266.40 | 45.01 |
LS4T-45-1660 | 42 | 40 | 1640 | 1665 | 258.79 | 43.59 |
LS4T-45-1740 | 44 | 40 | 1720 | 1745 | 251.60 | 42.25 |
LS4T-45-1820 | 46 | 40 | 1800 | 1825 | 244.80 | 41.00 |
LS4T-45-1900 | 48 | 40 | 1880 | 1905 | 238.36 | 39.81 |
LS4T-45-1980 | 50 | 40 | 1960 | 1985 | 232.24 | 38.69 |
1.上述型號為默認檢測距離A型：0~10米，型號后可加（-□），可定制檢測距離，B型:0~16米，C型:0~5米，D型:0~40米，E型:0~70 米。 2.其他長度接受定制。 | ||||||
| ▊ | 2點交叉式進出料檢測安全組合 |

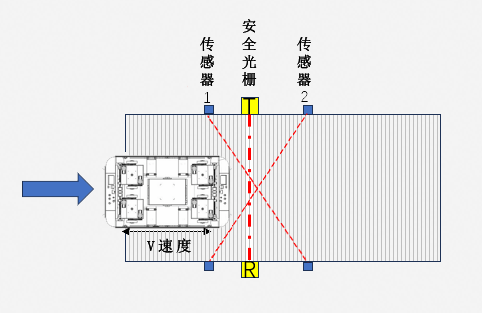

 | 交叉進出料檢測安全光幕 ·為什么需要Muting？可避免人員通過貨物開口進入機器危險運行區域從而造成機械傷害，而貨物可順利通過并且不停機，即不影響生產效率 ·參考標準IEC 62046，ISO13849和IEC61496. 產品組成： ·2組傳感器（交叉兩側） ·安全光幕（中間垂直安裝） ·通過順序檢測托盤物料或AGV小車進出 請下載對應程序匹配Muting程序 |
| ▊ | 4點雙向平行進出料檢測安全組合 |

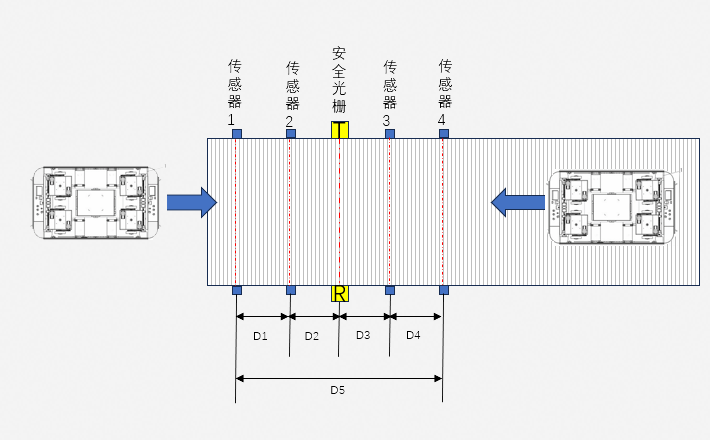

| 雙向平行進出料檢測安全光幕 ·為什么需要Muting？可避免人員通過貨物開口進入機器危險運行區域從而造成機械傷害，而貨物可順利通過并且不停機，即不影響生產效率 ·參考標準IEC 62046，ISO13849和IEC61496. 產品組成： ·4組傳感器（水平兩側） ·安全光幕（中間垂直安裝） ·通過順序檢測托盤物料或AGV小車進出 請下載對應程序匹配Muting程序 |
| ▊ | 產品組成部份 |
· 安全光柵（主光柵根據現場確認高度） · 2組檢測傳感器（交叉安裝）安裝在鋁材下部，防止被撞 · T型固定支架 · 5M線纜 |
| ▊ | 行業應用 |
· 自動化生產流水線 · 碼垛機行業 · 食品包裝線行業 · 倉儲行業 · AGV進出料口 |
| ▊ | 接線說明 |
Muting接線示意圖（302交叉式進出料檢測示意圖） | Muting接線示意圖（602雙向平行進出料檢測示意圖） |
 |  |
| ▊ | 技術參數 |
執行標準 | ||||
歐洲標準 | EN 61496-1、2:2020、EN 61508-1~4:2020、EN ISO 13849-1、2:2023 | |||
國際標準 | IEC 61496-1、2:2020、IEC61508-1~4:2010、ISO 13849-1、2:2023 | |||
中國標準 | GB 4584 | |||
安全類別 | ||||
安全等級 | Type4、SIL3、Category4、PLe | |||
MTTFd | 157~557year 不等，請查閱型號詳情 | |||
光學參數 | ||||
發射光源 | 紅外 LED（中心波長 850nm） | |||
光軸間距 | 40mm | |||
檢測精度 | 45mm | |||
保護高度 | （光束數-1）*光軸間距（單位 mm） | |||
檢測距離 | A型:0~10米，B型:0~16米，C型:0~5米，D型:0~40 米，E型:0~70 米 | |||
環境參數 | ||||
環境溫度 | 工作溫度 | -10℃~55℃（通光面無凝霜結露） | ||
儲存溫度 | -40℃~70℃ | |||
環境濕度 | 工作濕度 | 35%RH~85%RH | ||
儲存濕度 | 35%RH~95%RH | |||
抗光干擾 | 白熾燈 | 3000Lux | ||
熒光燈 | 3000Lux | |||
太陽光 | 10000Lux | |||
抗振動能力 | 頻率10Hz-55Hz，振幅0.35±0.05mm，X、Y及Z方向各20次 | |||
抗沖擊能力 | 加速度10g，脈沖持續時間16ms，X、Y及Z方向各1000次 | |||
截面尺寸 | 34×28mm | |||
電氣特性 | ||||
工作電壓 | 24V DC±20% | |||
工作電流 | 發射器:<200mA | 接收器:<200mA（無負載時） | ||
響應時間 | 4ms-18ms（隨光束數變化而增減） | |||
安全輸出 （OSSD） | PNP | PNP 晶體管輸出×2;ON 狀態時，負載電流≤100mA，輸出電壓≥Vcc-2V;OFF狀態時，漏電流≤1mA，殘留電壓≤1V（排除導線延長的影響） | ||
NPN | NPN 晶體管輸出×2，ON 狀態時，負載電流≤100mA，輸出電壓≤2V;OFF 狀態時，漏電流≤1mA，殘留電壓≤2V（排除導線延長的影響） | |||
啟動時間 | <3s | |||
檢測功能 | 上電自檢，工作過程中實時自檢 | |||
保護電路 | 過壓過流保護，輸出短路保護 | |||
· 一種專用于進出料雙向檢測安全光幕，打破傳統不安全的muting 屏蔽功能，· 保護高度 1200 到 2000 mm，3-6個點的保護距離· 最大保護距離 10 m· 識別貨物進入，識別非貨物的不規則進入· 集成了多種智能功能· 集成了手動或自動復位· 外部繼電器回饋輸入 (EDM)產......
·無盲區·二級光柵，經濟穩定·安全等級 PLc·防水、防塵性能優越·響應時間短，寬工作電壓·對射距離遠，安裝靈活▊規格型號表14分辨率-手指保護型N：光軸數量；H：檢測高度；L：光柵高度；PFHD：每小時失敗概率規格型號NHL響應時間PFHDLE2-14-12013120142≤9.252.85E-08LE2-1......
·光同步，簡化布線提高安裝效率 ·檢測高度最大可達1960mm，且穩定對光距離可達16m ·獨特的減振設計，良好的抗振性 ·高防護等級：IP65防護等級 ·抗光干擾和電磁干擾能力強，性能穩定 ·體積小巧，外觀精美，性能卓越 ·適用于自動化領域、機械壓力機、液壓機、剪板機、......
安全光幕選型表 選型標準型號L4NJLS300LS300-AB安全等級安全等級 4級GB/T 19436 IEC 61496安全等級 4級GB/T 19436 IEC 61496安全等級 4級GB/T 19436 IEC 61496安全類別Type 4 Cat.4 PL eDC avg 99%CCF 100MTTF d ≧40年Type 4 Cat.4 PL eDC avg 99%CCF 100MT......
