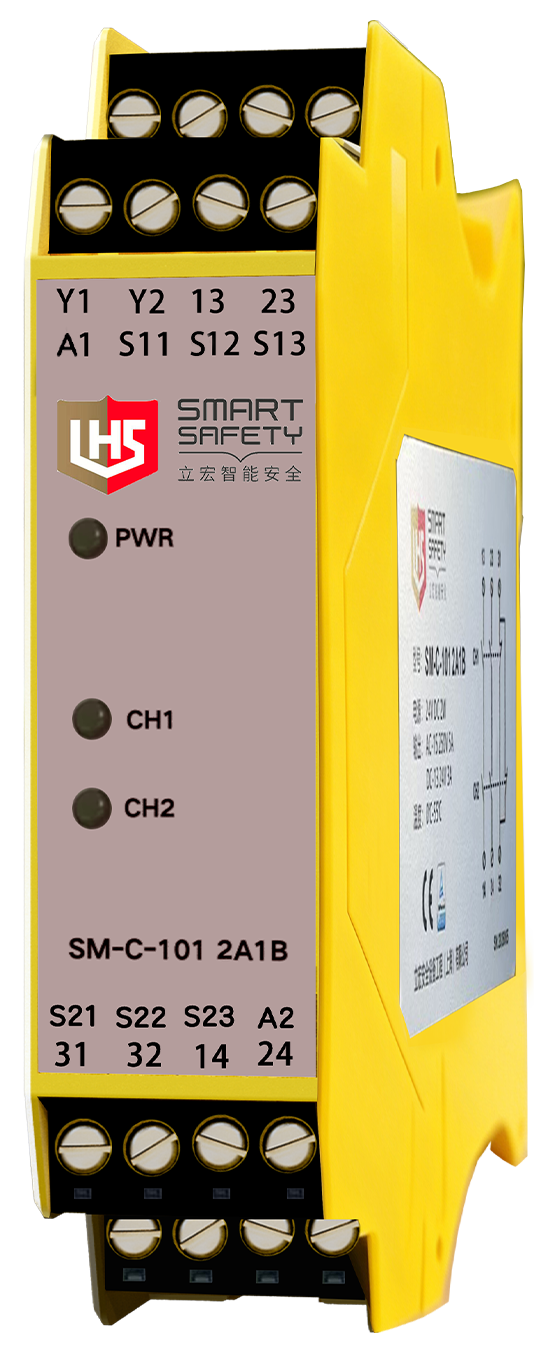

SM-C-101 2A1B

DC24V±20%

2NO

1NC

說明

SM-C-101 2A1B是安全邏輯單元，用于監視和接入雙手控制設備

安全等級

ISO 13849等級PLe/Cat.4類別

標準

GB/T 19671

ISO/EN 13849-1

電源

額定工作電壓

額定工作電壓 24V/DC

工作電壓允許誤差

-15%～15%

消耗功率

≤2W

輸入

響應時間( 額定電壓)

≤20ms

輸出

安全輸出

2NO

輔助輸出

1NC

額定沖擊耐受電壓

額定沖擊耐受電壓2500V

機械耐久性

107次（動作頻率7200次/小時）

B10d

(AC15,Ue=250V)

Ie

5A

3A

1A

周期

2*105

2.3*105

3.8*105

環境及物理特性

工作溫度

-5～55℃

存儲溫度

-5～85℃

安裝方式

DIN35mm導軌安裝

安裝要求

安裝于至少IP54防護等級的控制柜內

振動

10Hz～55Hz1.5mm雙振幅

額定絕緣電壓

250VAC

污染等級

2

過電壓等級

Ⅲ

A1、A2

電源

S11、S12、S13

輸入1（1NC,1NO）

S21、S22、S23

輸入2（1NC,1NO）

13、14、23、24

安全輸出（NC）

31、32

輔助輸出（NO）

Y1、Y2

復位

PWR

綠色：裝置已通電

熄滅：電源故障

CH1

綠色：安全輸出通道1 已激活

熄滅：安全輸出通道1 未激活

CH2

綠色：安全輸出通道2 已激活

熄滅：安全輸出通道2 未激活

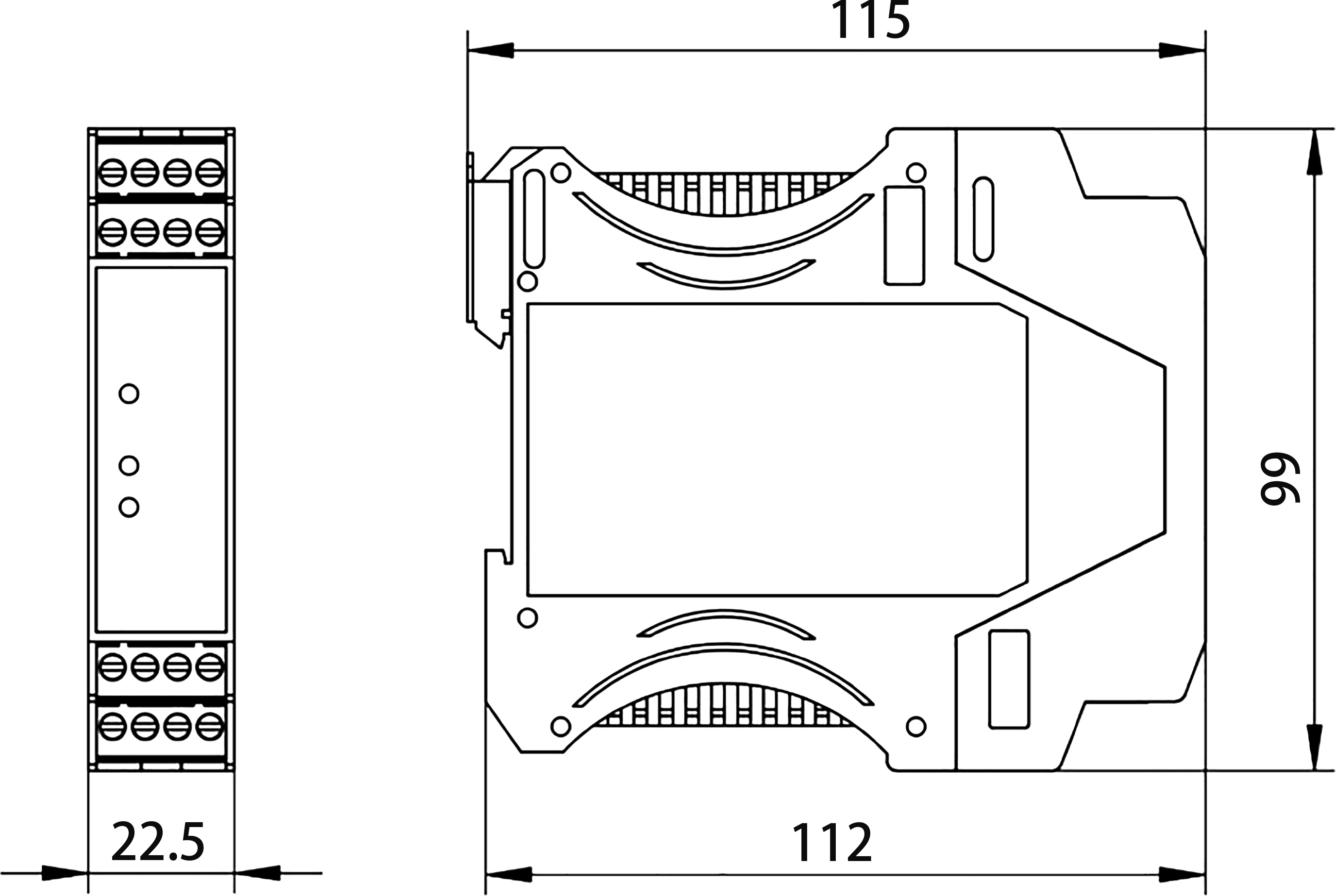

1.安裝在機柜中（最低額定防護等級為IP54）；

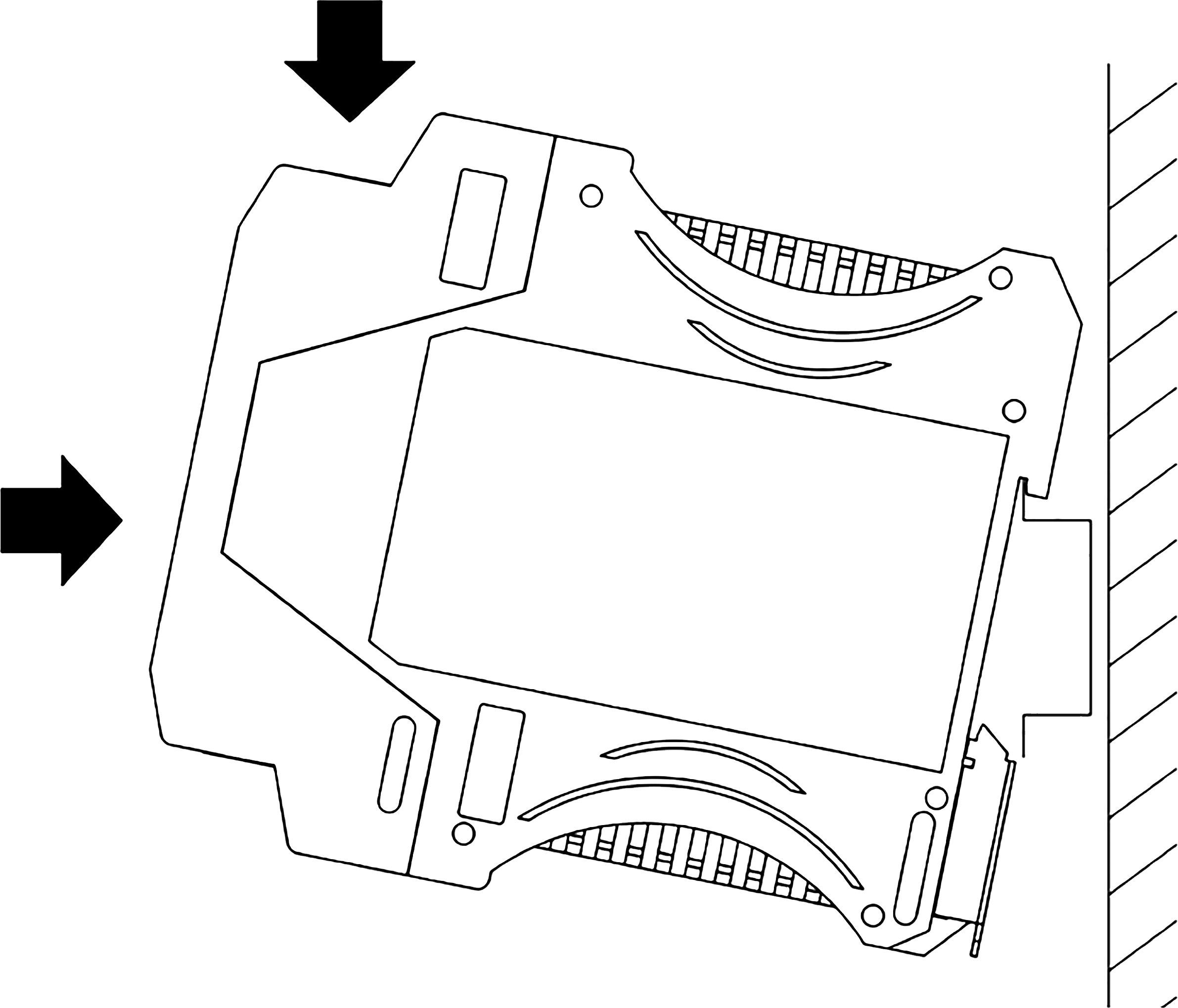

2.將SM-C-101 2A1B安全繼電器固定塑膠卡位斜卡入安裝導軌一側；

3.向?qū)к壏较虬聪翧JTH201 系列安全模塊，使得其五金活動卡扣卡緊導軌另一側。

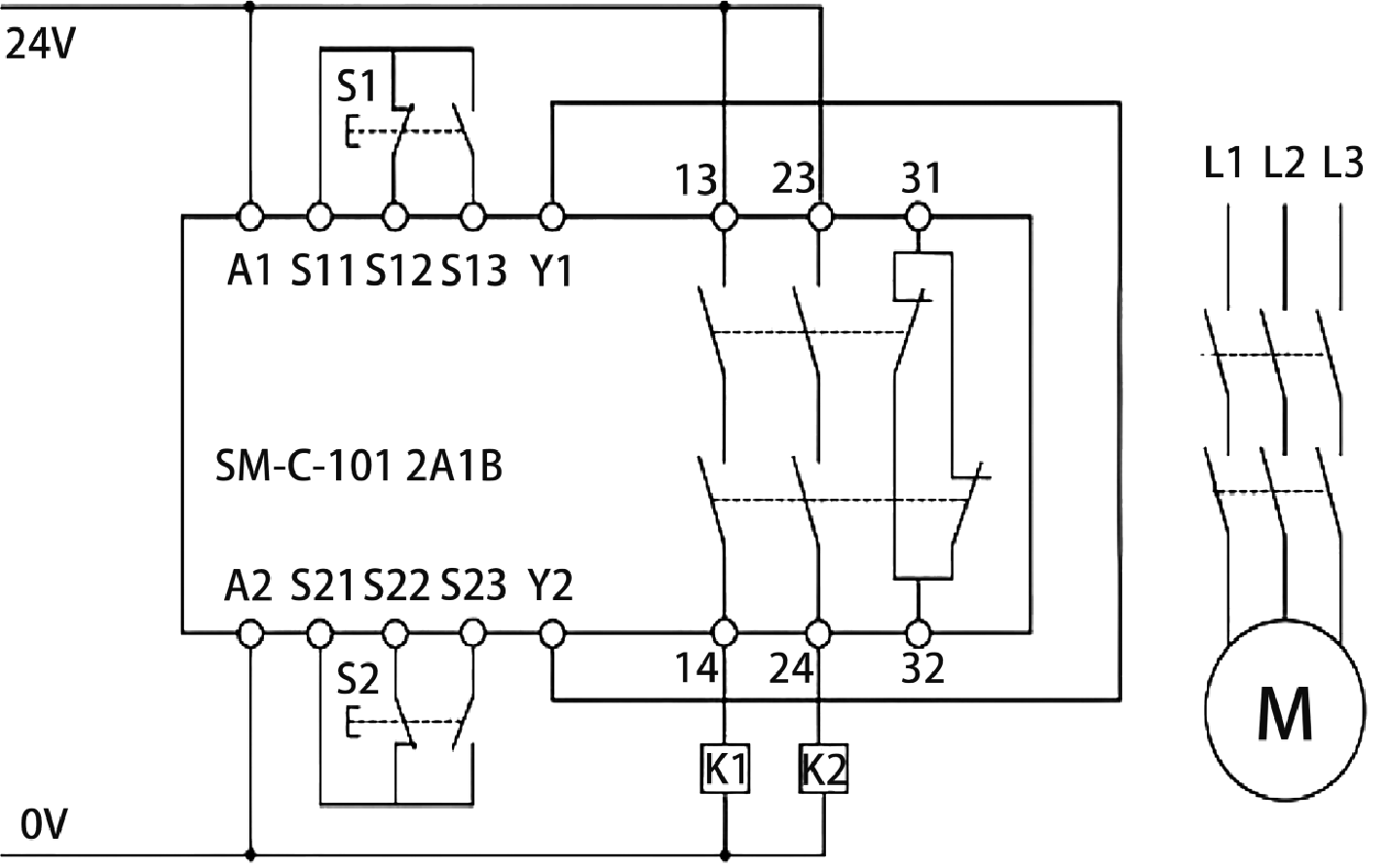

雙通道，自動復位，無輸出監視

雙通道輸入，自動復位，輸出監視
