0.2-100m

激光

100 Mbit/s

Ethernet

-40℃...+55℃

LGY-G-100G

0.2-200m

LGY-G-200G

0.2-100m

LED

10 Mbit/s

Ethernet

-40℃...+55℃

LGY-G-100L

0.2-200m

LGY-G-200L

范圍

  100米

200米

通信角度

±1.2°

發射器

激光

接收器

光電二極管

激光光斑

25m@0.46m (橢圓形)

100m@1.87m(橢圓形)

200m@3.74(橢圓形)

指示光源

波長：635nm

激光等級

二級激光

IEC 60825-1:2014, EN 60825-1:2014

激光壽命

100'000h @ 25℃

接口參數

EtherNET/IP

網絡負載級別

II

功能

測量數據輸出、參數設置

通訊帶寬

10Mb/100Mb自適應

光口傳輸帶寬 100Mb/s

RS-485

波特率

115200

數據位

8

停止位

1

校驗位

無

流控

無

功能

測量數據輸出、參數設置

機械/電子參數

供電電壓

DC 18V…30V

功率

＜10W (在24VDC)

初始化時間

Typ. 5s

連接類型

A編碼5針M12插頭

D編碼4針M12插頭

外殼材料

鋁壓鑄

防護等級

IP65

重量

750g

工作溫度

-40℃…+55℃

存儲溫度

-45℃…+85℃

電磁兼容性（無線）

EN 55032:2015,EN61000-3-2:2014,EN 61000-3-3:2013,EN 55035:2017

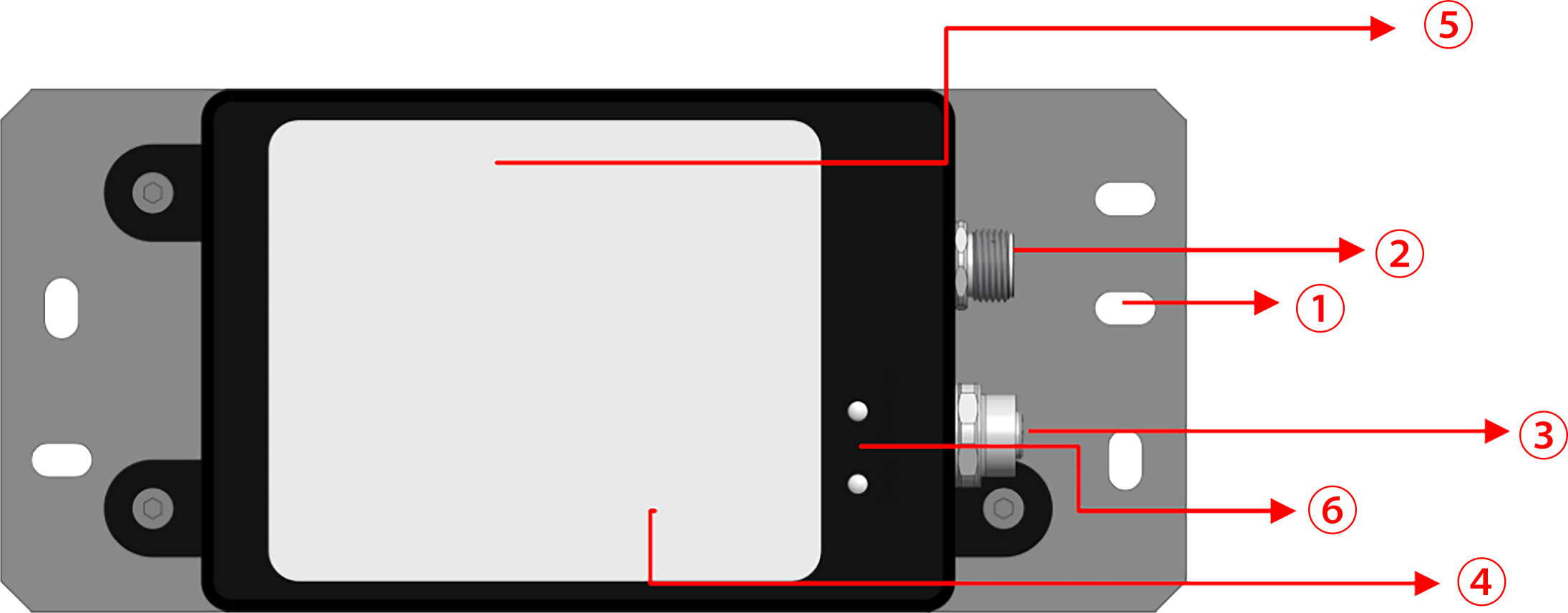

PWR（紅色）

常亮

通電正常

F-Link（綠色）

常亮/熄滅

有光信號/沒光信號

F-speed（綠色）

常亮/閃爍

有光信號/有數據傳輸

T-Link（綠色）

常亮/熄滅

網絡通信正常/網絡通信異常

T-speed（綠色）

常亮/閃爍

網絡通信正常/網絡有數據傳輸
